Kako se pravilno ispunjava spoj brtvilom?

Iz primjera prikazanih u tabelama možete vidjeti dimenzije dubine i širine pravilno popunjenog spoja, u odnosu na njegovu dužinu. Navedeni podaci odnose se na pakiranje kartuše od 310 ml. Korištenjem kvalitetnih silikona i brtvila, uz naše savjete, željeni rezultati neće izostajati. Mi Vam preporučamo proizvode belgijskog proizvođača DL Chemicals



Dužina spoja (m)	Do 2m	3,5	5	6,5	8
Dubina spoja D (mm)	8	10	12	15	15
Dozvoljeno odstupanje (mm)	+2	+2	+2	+3	+3
Širina spoja B (mm)	10	15	20	25	30

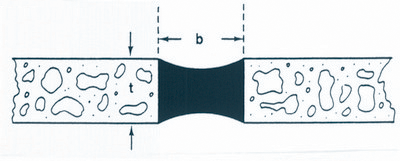

Vrste spojeva

b x t (mm)	Dužina spoja
	10m	20m	30m	40m	50m	100m
5 x 5	1	2	3	4	4	9
5 x 10	2	4	5	7	9	17
10 x 10	4	7	10	13	17	33
15 x 10	5	10	15	20	25	49
20 x 10	7	13	20	26	33	65
25 x 10	9	17	25	33	41	81
30 x 15	15	30	44	59	73	146
40 x 20	26	52	78	104	130	260

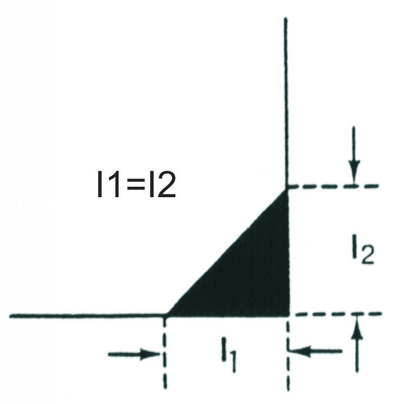

2) trokutasti spoj

I1 (mm)	Dužina spoja
	10m	20m	30m	40m	50m	100m
5	1	1	2	2	3	5
10	2	4	5	7	9	17
15	4	8	11	15	19	37
20	7	13	20	26	33	65
